プリプロセッサ - マーカー定義

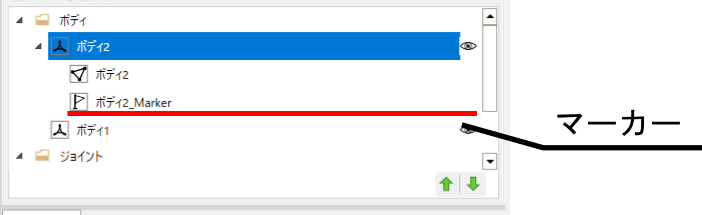

マーカーは、任意の座標系を設置するための要素です。主にセンサの設置箇所を指定するために使用します。 ボディ座標系を親に持つマーカーのみ定義できます。アウトライナー上では親に指定した「ボディ」の下層に表示されます。

マーカー

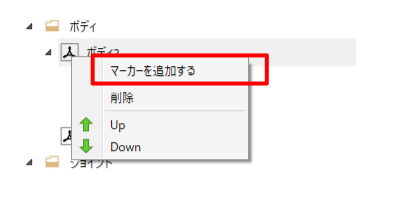

マーカーの追加は、アウトライナー上で行います。 アウトライナーで親座標としたいボディ要素を右クリックし、表示されるコンテキストメニューから「マーカーの追加」を選択します。

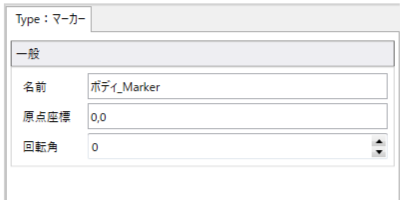

【Type:マーカー】

名前
MBS情報全体で一意になる要素名。50文字以内。
原点座標
マーカーの原点位置【親座標系】。{x,y} 形式で入力します。
回転角
マーカーの姿勢【反時計回りを＋】。親座標系のx軸を基準にしたマーカーの傾きを表します。単位は$\mathrm{deg}$です。
